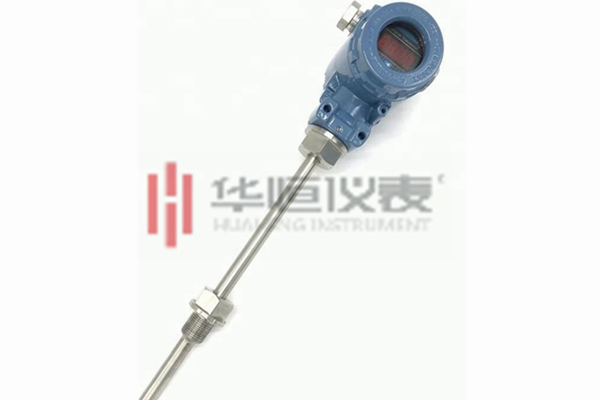

一、一體化溫度變送器工作原理



　　一體化溫度變送器與工業熱電偶、熱電阻配套使用，采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳線）。一體化溫度變送器將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20mA、0-10mA的輸出信號?？芍苯影惭b在熱電偶、熱電阻的接線盒內與之形成一體化結構。



　　熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器三線制方式輸出。



　　二、一體化溫度變送器主要特點



　　1、采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。



　　2、現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4～20mA、0～10mA的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力。



　　3、熱電偶變送器具有冷端溫度自動補償功能。



　　4、精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。



　　5、適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用。



　　6、智能型溫度變送器可通過HART調制解調器與上位機通訊或與手持器和PC機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能。



　　7、智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例。



　　三、一體化溫度變送器使用要求



　?。?）一體化溫度變送器的使用注意：



　　1、布線：安全火花回路的接線（輸入信號線），必須是帶有絕緣套或屏蔽的導線，并且和非安全火花回路的接線彼此隔離，以免互相混觸。



　　2、不同型號溫度變送器按說明書接線，對于具有安全火花回路的防爆儀表接線時一定不能接錯，并要仔細檢查是否有短接或接錯。



　　3、使用溫度變送器時，要特別注意普通型與本安型之分，普通型不能安裝在危險區，本安型可以安裝在危險區。



　　4、熱電阻變送器輸入為三線制各連接導線的線路電阻應相等并處于同一環境溫度內。



　?。?）一體化溫度變送器的維護常識：



　　1、對于防爆儀表原則上不允許拆卸安全火花回路的元件和調換儀表接線，如需要更換，則應按防爆要求進行。



　　2、定期檢查時，為了精確地讀出數據，要在輸出端子之間，連接數字電壓表進行測量，而不要拿掉安全火花回路線。



　　3、儀表出現故障后，應停電進行檢查，未查出故障不得送電。



　　4、一體化溫度變送器在運行中應保持清潔。
